| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | JIMA |
| إصدار الشهادات: | SGS, ISO,Reach, RoHS |
| رقم الموديل: | EDCU-HC |
| الحد الأدنى لكمية: | 100 كجم |
|---|---|
| الأسعار: | negotiation |
| تفاصيل التغليف: | كرتون خشبي |
| وقت التسليم: | 5-15 يوم |
| شروط الدفع: | T / T ، L / C. |
| القدرة على العرض: | 1000 طن شهريا |
| نقاء: | 99.95٪ | الثقوب: | لا أحد |
|---|---|---|---|
| سماكة: | 18 ميكروفون | استطالة: | ≥ 1.5٪ |
| قوة الشد: | ≥ 160 ميجا باسكال | قوة قشر: | ≥ 1 نيوتن / مم |
| الطول لكل لفة: | 500 - 5000 متر | القطر الداخلي: | 76 مم 152 مم 3 بوصة 6 بوصة |
| تسليط الضوء: | لوح راتنج الفينول رقائق نحاسية كهربائيا,رقائق نحاسية 18um ED,رقائق نحاسية STD ED |
||

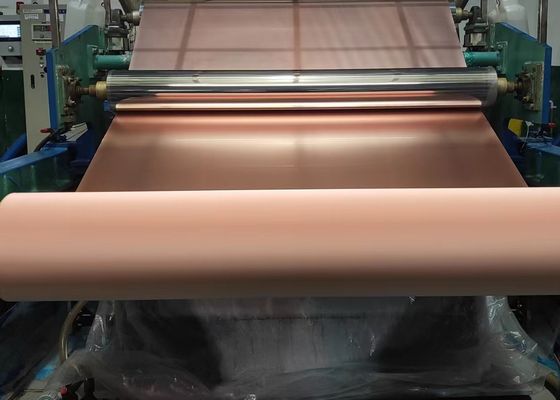

STD 18um رقائق النحاس كهربائيا ED للوح الراتنج الفينول
تحديد
تي: 18 ميكرون
W: 5-1380 ملم
L: 500-5000 م
المعرف: 76 ملم ، 152 ملم
سمات:
1. قدرة حفر جيدة
2. التصاق ممتاز لمقاومة النقش
طلب:
مجلس الايبوكسي
دالفرق بين رقائق النحاس CA ورقائق النحاس ED
كثافة: رقائق نحاسية مدلفنة بكثافة أعلى ، السطح أملس نسبيًا ، يفضي إلى إنتاج لوحة الدوائر المطبوعة بعد الإرسال السريع للإشارة ، لذا فإن النقل عالي السرعة عالي التردد ، والخطوط الدقيقة لوحة الدوائر المطبوعة تستخدم أيضًا بعض رقائق النحاس ذات الصقل.
العبوة: صندوق خشبي
التعليمات:
Q1: ما هو الحد الأدنى لكمية الطلب؟
ج: وموك هو 150 كجم.
Q2: هل يمكنك تزويد العينة؟
ج: يمكننا توريد عينات للتحقق من الجودة قبل طلب بالجملة.ولكن السعر سيكون سعر العينة وليس سعر الجملة.
الخصائص النموذجية لرقائق النحاس القياسية للوحة الراتنج الفينولية ولوح الإيبوكسي.
|
تصنيف
|
وحدة | متطلبات | طريقة اختبار | |||||||||||
| تسمية احباط | / | تي | ح | م | 1 | 2 | 3 | IPC-4562A | ||||||
| السمك الاسمي | / | 12um | 1/2 أوقية | 3/4 أوقية |
1 OZ |
2 OZ |
3 OZ |
IPC-4562A | ||||||
| وزن المنطقة | ز / ㎡ | 107 ± 4 | 153 ± 5 | 228 ± 8 | 285 ± 10 | 580 ± 15 | 860 ± 20 |
IPC-TM-650 2.2.12.2 |
||||||
| نقاء | ％ | ≥99.8 |
IPC-TM-650 2.3.15 |
|||||||||||
| الملف احباط | الجانب اللامع (رع) | ս م | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 |
IPC-TM-650 2.3.17 |
|||||
| الجانب غير اللامع (Rz) | أم | ≤6 | ≤8 | ≤10 | ≤10 | ≤15 | ≤20 | |||||||
| قوة الشد |
RT (23 ℃)
|
الآلام والكروب الذهنية | ≥150 | ≥220 | ≥235 | ≥280 | ≥280 | ≥280 |
IPC-TM-650 2.3.18 |
|||||
| استطالة |
RT (23 ℃)
|
％ | ≥2 | ≥3 | ≥3 | ≥4 | ≥4 | ≥4 |
IPC-TM-650 2.3.18 |
|||||
| موضوع | Ω.g / ㎡ | ≤0.170 | ≤0.166 | ≤0.162 | ≤0.162 | ≤0.162 | ≤0.162 |
IPC-TM-650 2.5.14 |
||||||
| قوة التقشير (FR-4) | N / مم | ≥1.0 | ≥1.3 | ≥1.6 | ≥1.6 | ≥2.1 | ≥2.1 |
IPC-TM-650 2.4.8 |
||||||
| الثقوب والمسامية | رقم | لا |
IPC-TM-650 2.1.2 |
|||||||||||
| مضاد للأكسدة | RT (23 ℃) | يوم | 180 | / | ||||||||||
| HT (200 ℃) | دقائق | 60 | / | |||||||||||
1. العرض القياسي ، 1295 (± 1) مم ، مايو حسب طلب العميل.
2. نقوم باختبار قوة التقشير باستخدام التقشير المسبق FR-4 (Tg140) ، يرجى إعادة التأكيد مع PP.
