تفاصيل المنتج:
شروط الدفع والشحن:
|
| نقاء: | 99.95٪ | ثقوب: | لا يوجد |
|---|---|---|---|
| مكافحة الأكسدة: | 180 درجة 60 دقيقة 180 يوم 23 درجة | اللون: | احمر او اسود |
| قوة قشر: | N 1 نيوتن / مم | الطول لكل لفة: | 500 - 5000 متر |
| بين القطر: | 76 مم ， 152 مم ， 3 بوصة ， 6 بوصة | ||
| تسليط الضوء: | thin copper sheet,conductive copper foil,conductive copper foil |
||

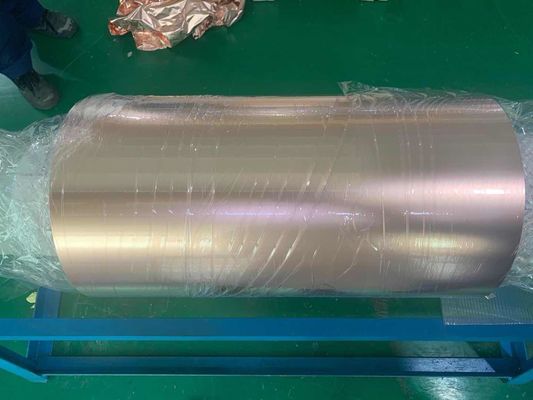

12um ED رقائق النحاس إلكتروليتية عالية اللدونة للوحة بوليميد
التفاصيل بسرعة
T: 0.012 ملم
العرض: 1380 ملم

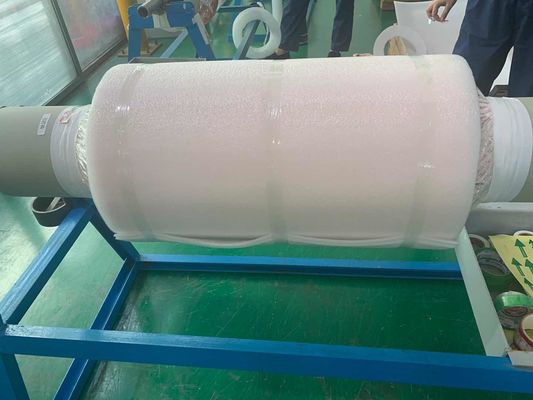

L: 500-5000 م
المعرف: 76 ملم ، 152 ملم12um ED رقائق النحاس إلكتروليتية عالية اللدونة للوحة بوليميد
نقاء: 99.8٪
الميزات:
1. رقائق معالجة باللون الأحمر
2. أداء موصل جيد ، التصاق ممتاز لمقاومة النقش
تطبيق:
مجلس الايبوكسي
قارن بين رقائق النحاس CA و ED النحاس
1. العملية: رقائق نحاسية ملفوفة (عملية الدرفلة) ، رقائق نحاسية ED (عملية الترسيب الكهربائي)
2. قوة المتانة: رقائق النحاس الملفوفة عبارة عن هيكل بلوري غير مستقر ، وبالتالي فإن القوة والمتانة أفضل من رقائق النحاس الإلكتروليتية ، لذا فإن معظم رقائق النحاس المتداول تستخدم في لوحات الدوائر المطبوعة المرنة.
التعليمات:
س1: هل يمكنك تزويد العينة؟
ج: يمكننا توريد عينات للتحقق من الجودة قبل طلب بالجملة.ولكن السعر سيكون سعر العينة وليس سعر الجملة.
س2.هل تختبر جميع البضائع الخاصة بك قبل التسليم؟
ج: نعم ، لدينا اختبار 100٪ قبل التسليم.
س3.ما هو العرض القياسي الخاص بك؟
ج: 1380 مم ، نحن نقبل التخصيص للعرض
الخصائص النموذجية لرقائق النحاس عالية اللدونة
|
تصنيف
|
وحدة | المتطلبات | طريقة اختبار | |||||||||||
| تسمية احباط | / | تي | ح | م | 1 | 2 | 3 | IPC-4562A | ||||||
| السمك الاسمي | / | 12um | 1/2 أوقية | 3/4 أوقية |
1 OZ |
2 OZ |
3 OZ |
IPC-4562A | ||||||
| وزن المنطقة | ز / ㎡ | 107 ± 4 | 153 ± 5 | 228 ± 8 | 285 ± 10 | 580 ± 15 | 860 ± 20 |
IPC-TM-650 2.2.12.2 |
||||||
| نقاء | ％ | ≥99.8 |
IPC-TM-650 2.3.15 |
|||||||||||
| الملف احباط | الجانب اللامع (رع) | ս م | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 |
IPC-TM-650 2.3.17 |
|||||
| الجانب المطفي (Rz) | أم | ≤6 | ≤8 | ≤10 | ≤10 | ≤15 | ≤20 | |||||||
| قوة الشد |
RT (23 ℃)
|
مبا | ≥150 | ≥150 | ≥235 | ≥280 | ≥280 | ≥280 |
IPC-TM-650 2.3.18 |
|||||
| استطالة |
RT (23 ℃)
|
％ | ≥5 | ≥5 | ≥10 | ≥10 | ≥15 | ≥15 |
IPC-TM-650 2.3.18 |
|||||
| موضوع | Ω.g / ㎡ | ≤0.170 | ≤0.166 | ≤0.162 | ≤0.162 | ≤0.162 | ≤0.162 |
IPC-TM-650 2.5.14 |
||||||
| قوة التقشير (FR-4) | N / مم | ≥1.0 | ≥1.3 | ≥1.6 | ≥1.6 | ≥2.1 | ≥2.1 |
IPC-TM-650 2.4.8 |
||||||
| الثقوب والمسامية | رقم | لا |
IPC-TM-650 2.1.2 |
|||||||||||
| مضاد للأكسدة | RT (23 ℃) | يوم | 180 | / | ||||||||||
| HT (200 ℃) | الدقائق | 60 | / | |||||||||||
3. العرض القياسي ، 1380 (± 1) مم ، مايو حسب طلب العميل.
نحن نختبر قوة التقشير باستخدام التقشير المسبق FR-4 (Tg140) ، يرجى إعادة التأكيد مع pp.
