تفاصيل المنتج:
شروط الدفع والشحن:
|
| نقاء: | 99.95٪ | مضاد للأكسدة: | 180 درجة 60 دقيقة 180 يوم 23 درجة |
|---|---|---|---|
| اللون: | احمر او اسود | الملف احباط: | RA≤0.15μm ， Rz≤1.7μm |
| تطبيق:: | FCCL ، FPC | سماكة: | 25 ميكرومتر |

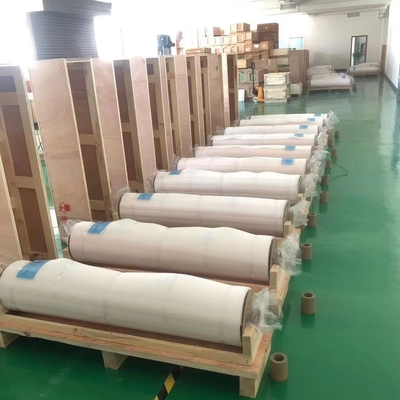

| اسم: | 25um LP Ed Copper لـ FPC ، لفة رقائق نحاسية مقاومة لدرجات الحرارة العالية | ||
| تسليط الضوء: | pure copper foil,copper sheet plate,copper sheet plate |
||
استخدام رقائق النحاس LP.
مرن مصفح بالنحاس يرتدون مع نوع الصب والتصفيح ، نمط فائق الدقة FPC ، رقاقة على فليكس (COF) لمصابيح LED ، لوحات الدوائر متعددة الطبقات.
الفرق بين رقائق النحاس المدرفلة ورقائق النحاس كهربائيا.
الأداءمختلف ،قوة المتانة:رقائق النحاس الملفوفة عبارة عن هيكل بلوري غير مستقر ، لذا فإن القوة والمتانة أفضل من رقائق النحاس الإلكتروليتية ، لذلك تستخدم معظم رقائق النحاس المتداول في لوحات الدوائر المطبوعة المرنة.عرضمختلف:: عرض رقائق النحاس المتداول ≤ 620mm ، عرض رقائق النحاس كهربائيا ≤ 1380mm.
|
تصنيف |
وحدة | المتطلبات | طريقة اختبار | |||||
| تسمية احباط | / | 1 | ح | م | 1 | IPC-4562A | ||
| السمك الاسمي | / | 10 ميكرومتر | 12 ميكرومتر | 1/2 أوقية (18 ميكرون) | 3/4 أوقية (25 ميكرون) | 1 أوقية (35 ميكرون) | IPC-4562A | |
| وزن المنطقة | ز / ㎡ | 98 ± 4 | 107 ± 4 | 153 ± 5 | 228 ± 8 | 285 ± 10 |
IPC-TM-650 2.2.12.2 |
|
| نقاء | ％ | ≥99.8 |
IPC-TM-650 2.3.15 |
|||||
| الملف احباط | الجانب اللامع (رع) | ս م | ≤2.5 | ≤2.5 | ≤2.5 | ≤2.5 | ≤2.5 |
IPC-TM-650 2.3.17 |
| الجانب غير اللامع (Rz) | أم | ≤4.0 | ≤4.5 | ≤5.5 | ≤6.0 | ≤8.0 | ||
| قوة الشد | RT (23 ℃) | مبا | ≥260 | ≥260 | ≥280 | ≥280 | ≥280 |
IPC-TM-650 2.3.18 |
| HT (180 درجة) | مبا | ≥180 | ≥180 | ≥180 | ≥180 | ≥180 | ||
| استطالة | RT (23 ℃) | ％ | ≥5 | ≥6 | ≥8 | ≥10 | ≥12 |
IPC-TM-650 2.3.18 |
| HT (180 درجة) | ％ | ≥5 | ≥6 | ≥7 | ≥8 | ≥8 | ||
| قوة التقشير (FR-4) | N / مم | 0.7 | 0.8 | 1.0 | 1.1 | 1.2 |
IPC-TM-650 2.4.8 |
|
| إب / في | 4 | 4.6 | 5.7 | 6.3 | 6.9 | |||
| الثقوب والمسامية | رقم | لا |
IPC-TM-650 2.1.2 |
|||||
| مضاد للأكسدة | RT (23 ℃) | 180 يومًا | / | |||||
| HT (200 ℃) | 60 دقيقة | / | ||||||
العرض القياسي 1290 مم ، العرض الأقصى 1380 (± 1) مم ، مايو حسب طلب العميل.
