| Place of Origin: | china |
| اسم العلامة التجارية: | JIMA |
| إصدار الشهادات: | SGS, ISO,Reach, RoHS |
| Model Number: | EDCU |
| Minimum Order Quantity: | 10kg |
|---|---|
| الأسعار: | قابل للتفاوض |
| Packaging Details: | wooden carton |
| Delivery Time: | 5-15 days |
| Payment Terms: | T/T, L/C |
| Supply Ability: | 1000 Ton per month |
| اسم المنتجات: | ورق النحاس الرقيق للغاية مع ورق النحاس الناقل 18 ميكرون | التطبيق: | MIC لوحة الدوائر المطبوعة المتكاملة MIC IC لوحة حامل التغليف IC مجال الدائرة الإلكترونية (لوحة الدوا |
|---|---|---|---|
| العينة: | مقاس A4 مجاني | المعرف الأساسي: | 76 مم، 152 مم |
| وقت التنفيذ: | 10-15day | العرض: | 300 مم، 350 مم، 400 مم، 500 مم |
| إبراز: | ورق نحاس رقيق جداً,ورق نحاس 18 ميكرون |
||

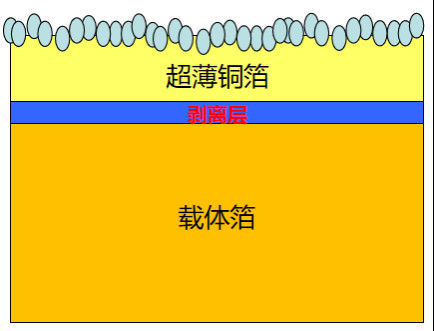

ورق النحاس الرقيق للغاية مع ورق النحاس الناقل 18 ميكرون
تقوم شركة جيما للنحاس بتصنيع ورق النحاس من بطارية ليثيوم آيون 4.5 أم إلى 14 أم لأكثر من 12 عامًا وقدرة الإنتاج 150000 طن / سنة.
الخصائص:
1ورق نحاسي رقيق جداً مع ورق نحاسي حامل 18 ميكرون كثافة عالية.
.
2يمكن استخدامه في تشكيل نمط الصوت الدقيق L / S = 50/50 أو أقل.
3مناسبة لعملية الحفر التقليدية
4سمك رقيق جداً
5دعم ورق النحاس الناقل يوفر الاستقرار والقوة.
6"موصلية كهربائية ممتازة"
7"إرشادية حرارية جيدة"
8مرونة عالية
9"المتانة"
10التوافق مع مختلف العمليات.
التطبيق:
1، MIC لوحة الدوائر المضمنة المطبوعة MIC IC
2لوحة حاملات تعبئة IC
3مجال الدوائر الإلكترونية (لوحة الدوائر المطبوعة)
4حزمة الدوائر المتكاملة (IC) ، حقل بطارية ليثيوم أيون (جامع التيار السلبي)
5حقل الحماية الكهرومغناطيسية (المعدات الإلكترونية، وسائل الاتصال)
6مجال الإلكترونيات المرنة (شاشة عرض مرنة، جهاز قابل للارتداء)
7الطيران والفضاء، الإلكترونيات السيارات (وحدة التحكم الإلكترونية (ECU) ، شاحن على متن، جهاز استشعار القيادة المستقلة)
تفاصيل الحزمة:صندوق خشبي
الأسئلة الشائعة:
وقت التسليم ؟
ج: وقت التسليم العام هو 10 ~ 15 أيام عمل.
س2: ما هو الحد الأدنى لكمية الطلب؟
ج: الـ MOQ 10 كجم
س3: ما هو عرضك القياسي؟
أ:300ملم، 350ملم، 400ملم، 500ملم نقبل التخصيص للعرض. يمكننا قطعها إلى أي حجم الذي تطلب بعد
يمرنتناقش
ورق نحاسي رقيق جداً مع ورق نحاسي حامل 18 ميكرون sتاندارد سامالرقمية:
المواصفات (18μm) +3μm) |
||
الخصائص الميكانيكية |
سمك طبقة رقيقة للغاية |
3 ميكرومتر |
Rz على الجانب الميت Rz |
< 2.1 ميكرومتر |
|
وزن المساحة |
30 غرام/م2 |
|
قوة القشرة ((FR-4) |
1.2 كجم/سم |
|
المواصفات |
تفاصيل |
سمك |
ورق النحاس الناقل 18 ميكرون + ورق النحاس الرقيق للغاية (السمك الإجمالي حسب المنتج المحدد) |
العرض |
عرض واسع للغاية (حدد النطاق إذا كان متاحاً) |
الدقة |
دقة عالية مع تحملات ضيقة لضمان جودة ثابتة وأداء. |
التوصيل الكهربائي |
سلكية كهربائية ممتازة لتمكين نقل إشارة فعالة. |
التوصيل الحراري |
موصلة حرارية جيدة لتبديد الحرارة الفعال في تطبيقات مختلفة. |
القوة الميكانيكية |
مزيج من ورق النحاس الناقل ورق النحاس الرقيق للغاية يوفر قوة ميكانيكية عالية ومتانة. |
مسطحة |
يحقق مسطحة استثنائية من خلال عمليات التصنيع المتقدمة، وضمان أداء موثوق به في تطبيقات مختلفة. |
التصنيف |
الوحدة |
الاحتياج |
اختبار الأسلوب |
|
تسمية الألواح |
/ |
مواصفات مخصصة لفيلم النحاس الرقيق للغاية مع 18 ميكرون من الفيلم النحاسي الناقل |
IPC-4562A (معدلة كمرجع) |
|
سمك اسمي |
/ |
18 ميكرون من ورق النحاس الناقل + سمك ورق النحاس الرقيق للغاية حسب تصميم المنتج |
IPC-4562A (معدلة كمرجع) |
|
وزن المساحة |
g/متر مربع |
[القيمة المحسوبة على أساس السماكة المحددة وكثافة النحاس] |
IPC-TM-650 2.2.12.2 (معدلة كمرجع) |
|
النقاء |
% |
≥ 99.9 |
IPC-TM-650 2.3.15 (تعديل كمرجع) |
|
ملامح الصفائح |
الجانب اللامع (Ra) |
أمم |
≤0.15 |
IPC-TM-650 2.3.17 (معدلة كمرجع) |
الجانب غير الملموس ((Rz) |
أمم |
0.5 - 15 |
IPC-TM-650 2.3.17 (معدلة كمرجع) |
|
قوة الشد |
R.T. ((23°C) |
ام بي اي |
≥300 |
IPC-TM-650 2.3.18 (معدلة كمرجع) |
H.T. ((180°C) |
ام بي اي |
≥200 |
IPC-TM-650 2.3.18 (معدلة كمرجع) |
|
الطول |
R.T. ((23°C) |
% |
≥80 |
IPC-TM-650 2.3.18 (معدلة كمرجع) |
H.T. ((180°C) |
% |
≥60 |
IPC-TM-650 2.3.18 (معدلة كمرجع) |
|
ثقوب الدبابيس والثقوبية |
الرقم |
لا توجد ثقوب أو مسام يمكن الكشف عنها داخل المنطقة المحددة |
IPC-TM-650 2.1.2 (معدلة كمرجع) |
ملاحظة:تقبل التخصيص، العرض القياسي600ملم، 900ملم، 1200ملم و 1500ملم.
