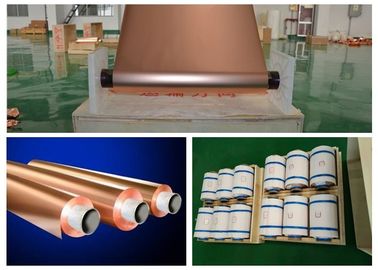

ستد إليكتروديبوسد كهربائيا إد النحاس احباط (معيار إليكتروديبوسيتد كهربائيا إد النحاس احباط)
ميزات:
1. احباط تعامل في الرمادي أو الأحمر
1. عالية القوة قشر
3. قدرة الحفر جيدة
4. إكسيلنت التصاق مقاومة الحفر
الوضعية:
1. الفينول الراتنج المجلس
2. الايبوكسي المجلس
3. التدريع
الخصائص النموذجية للرقائق النحاس القياسية لراتنج الفينول ومجلس الايبوكسي.
تصنيف | وحدة | المتطلبات | طريقة اختبار | |||||||||||
| احباط تسمية | / | تي | H | M | 1 | 2 | 3 | IPC-4562A | ||||||
| سمك الاسمي | / | 12um | 1/2 أوز | 3/4 أوز | 1 OZ | 2 OZ | 3 OZ | IPC-4562A | ||||||
| وزن المنطقة | ز / ㎡ | 107 ± 4 | 153 ± 5 | 228 ± 8 | 285 ± 10 | 580 ± 15 | 860 ± 20 | IPC-TM-650 2.2.12.2 | ||||||
| نقاء | ٪ | ≥99.8 | IPC-TM-650 2.3.15 | |||||||||||
| الملف الشخصي | الجانب اللامع (را) | ս م | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 | IPC-TM-650 2.3.17 | |||||
| ماتي سيد (رس) | أم | ≤6 | ≤8 | ≤10 | ≤10 | ≤15 | ≤20 | |||||||
| قوة الشد | RT (23 ℃) | ميجا باسكال | ≥150 | ≥220 | ≥235 | ≥280 | ≥280 | ≥280 | IPC-TM-650 2.3.18 | |||||
| استطالة | RT (23 ℃) | ٪ | ≥2 | ≥3 | ≥3 | ≥4 | ≥4 | ≥4 | IPC-TM-650 2.3.18 | |||||
| موضوع | Ω.g / ㎡ | ≤0.170 | ≤0.166 | ≤0.162 | ≤0.162 | ≤0.162 | ≤0.162 | IPC-TM-650 2.5.14 | ||||||
| قشر قوة (فر-4) | N / مم | ≥1.0 | ≥1.3 | ≥1.6 | ≥1.6 | ≥2.1 | ≥2.1 | IPC-TM-650 2.4.8 | ||||||
| الثقوب والمسامية | رقم | لا | IPC-TM-650 2.1.2 | |||||||||||
| المضادة للأكسدة | RT (23 ℃) | يوم | 180 | / | ||||||||||
| HT (200 ℃) | الدقائق | 60 | / | |||||||||||
1. ستاندارد العرض، 1295 (± 1) مم، قد وفقا خياط طلب العملاء.
2. نحن اختبار قوة قشر مع فر-4 (tg140) بريبريغ، يرجى إعادة تأكيد مع ب.
